泵結構原理及類型講解

泵是利用外加能量輸送液體或液固兩相流的流體機械。在大氣污染治理工程中經常使用。如濕法脫硫工程、濕法除塵工程、氣-水換熱器冷卻水循環等。



1.泵的分類

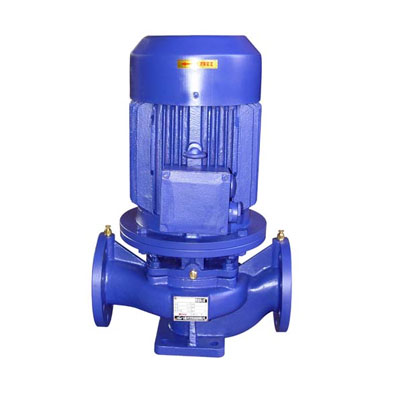

泵的種類很多，有離心泵、往復泵、旋轉泵、噴射泵等。在大氣污染控制工程中主要使用的是離心泵。常用的有：清水泵、油泵、泥漿泵、砂泵、耐腐蝕泵（酸、堿液泵）等。

2.離心泵的性能參數

流量：單位時間內抽吸或#隧液體的體積，一般由工藝提出。

揚程：輸送單位體積液體由泵進口至出口的能量增加值。一般用m液柱表示。揚程計算是選泵的重要依據，由管網系統的敷設、安裝和操作條件決定。計算前先繪制流程草圖、平面和豎向布置，



從而計算

管線長度、管徑及管件型式和數量，最終計算系統阻力。

3.泵的選擇方法及步驟

①列出基礎數據

a.介質的物性：介質名稱、輸送條件下的比重、黏度、腐蝕等。

b.介質中包含固體顆粒粒徑和含量。

c.操作條件：溫度；壓力（進口側設備壓力，排出側設備壓力，排出側管系壓力降）；流量（正常、最小及最大）。

d.泵所在位置情況：環境溫度；海拔高度；管線平、立面要求；進口和排出側設備液面至泵中心距離及管線當量長度等。

②確定流量及揚程

a.流量：選泵時應按最大流量考慮；如果只給出正常流量，則應按裝置及工藝過程的具體情況采用1.1的安全系數。以上所指是體積流量。

b.揚程（或壓差）：按泵的布置情況，利用伯努利方程求出泵的揚程。

③選擇泵型及泵的具體型號

根據介質的特性、已確定的流量、揚程，以及有關選用原則和泵的工作范圍選出合適型式的泵。再從有關泵制造廠的樣本和說明書選擇泵的具體型號，并列出該型號以及以清水為基準的性能參數（流量、揚程或壓差、效率、臨界吸上真空

高度或臨界氣蝕余量）。

④核算泵的性能

按實際情況對泵進行性能核算。列出核算后的性能參數，如符合工藝要求，則所選泵是可用的。必要時，可繪制核算后的性能曲線及管路系統性能曲線，以確定泵的工作點。

⑤確定泵的幾何安裝高度

⑥計算泵的軸功率

⑦選定泵的材料及軸封

⑧確定冷卻水（或加熱蒸汽）耗量

⑨選用電動機

⑩確定泵的備用率和臺數

4.離心泵的并聯和串聯

①并聯

在工程中，當流量要求有較大變化，即在某一定時間內要求減少或增大流量；或者一臺泵不能滿足流量要求時，可采用兩臺泵或多臺泵并聯工作。泵并聯工作時流量小于各臺泵單獨運行時的流量之和，而且管路阻力曲線越陡（即管路阻力

越大），并聯運轉時流量減少得越多。

②串聯

在工程中，當用單臺泵時，其流量己能滿足，而揚程達不到預定要求或原有設備不能使用，要求改用于更高揚程的系統時，可采用兩臺或多臺泵串聯以達到所需揚程。但要注意各臺泵串聯后，其泵體強度是否能滿足，以保安全。

為充分發揮單泵的效率，無論串聯、并聯工作，均宜采用相同規格的泵。

5.離心式泵的安裝與運行

泵在安裝與運行方面有一定的要求。
